1. 개요

헤클러&코흐 범용 기관단총(UMP)은 헤클러&코흐가 1990년대에 MP5의 대안으로 설계한 기관단총이다. UMP는 블로우백 방식으로 작동하며, .40 S&W 및 .45 ACP 탄약을 사용하여 비(非)장갑 표적에 대한 저지력을 높였다. UMP9, UMP40, UMP45 세 가지 구경으로 호환되며, 민간용 반자동 변형인 USC도 존재한다. UMP는 주로 폴리머로 제작되어 무게를 줄였으며, 여러 국가의 군대 및 법 집행 기관에서 사용된다.

더 읽어볼만한 페이지

  • 독일의 기관단총 - 헤클러운트코흐 MP5
    헤클러운트코흐 MP5는 독일 헤클러&코흐에서 개발한 9mm 기관단총으로, G3 소총 설계를 기반으로 1966년 채택 후 전 세계 군, 특수부대, 경찰에서 널리 쓰이며 롤러 지연 블로우백 방식으로 높은 명중률을 가진다.
  • 독일의 기관단총 - MP 40
    MP40은 제2차 세계 대전 당시 독일 국방군이 사용한 9mm 기관단총으로, MP38을 개량하여 생산성과 비용을 절감했으며, 전쟁 후 독일군의 상징적인 무기로 널리 사용되어 현대 기관단총 설계 사상의 주류가 되었다.
  • 헤클러운트코흐 화기 - XM29 OICW
    XM29 OICW는 미국에서 개발된 차세대 복합 소총 프로그램으로, 20mm 유탄 발사기, 5.56mm 돌격 소총, 조준 시스템을 통합했지만, 여러 문제로 2004년 중단되었다.
  • 헤클러운트코흐 화기 - 헤클러운트코흐 MP5
    헤클러운트코흐 MP5는 독일 헤클러&코흐에서 개발한 9mm 기관단총으로, G3 소총 설계를 기반으로 1966년 채택 후 전 세계 군, 특수부대, 경찰에서 널리 쓰이며 롤러 지연 블로우백 방식으로 높은 명중률을 가진다.
헤클러운트코흐 범용 기관단총
기본 정보
HK UMP45
KAC 수직 손잡이를 장착한 HK UMP45
종류기관단총
사용 시작2000년–현재
설계 국가독일
설계 연도1990년대
제조사헤클러&코흐
사용 국가"사용자" 참고
제원
무게 (탄창 제외)UMP9/UMP40: 2.3kg
UMP45: 2.5kg
무게 (빈 탄창 포함)UMP9: 2.5kg
UMP40: 2.55kg
UMP45: 2.65kg
전체 길이개머리판 접었을 때: 450mm
개머리판 펼쳤을 때: 690mm
총열 길이200mm
탄약9×19mm 파라벨럼 (UMP9)
.40 S&W (UMP40)
.45 ACP (UMP45/USC)
작동 방식반동, 클로즈드 볼트
발사 속도UMP9, UMP40: 600–750 발/분
UMP45: 600–700 발/분
총구 속도9×19mm 파라벨럼: 380 m/s
.40 S&W: 358 m/s
.45 ACP: 260 m/s
유효 사거리9×19mm 파라벨럼: 100m
.45 ACP: 65m
급탄 방식UMP9: 30발 탈착식 곡선형 박스 탄창
UMP40: 30발 탈착식 직선형 박스 탄창
UMP45: 25발 탈착식 직선형 박스 탄창
USC: 10발 탈착식 직선형 탄창
조준 장치가늠쇠와 피카티니 레일 (다양한 광학 조준경 장착 가능)
변형

2. 역사

UMP는 1990년대 헤클러&코흐(H&K)에서 MP5보다 저렴하고 가벼운 대안으로 설계되었으며, 폴리머를 많이 사용했다.[3][4] 2000년에 처음 생산되었다.[12] 이 기관단총은 주로 미국 군대와 법 집행 기관에서 사용하도록 설계되었는데, MP5는 미국에서 인기가 있었지만 유럽에서는 인기가 없었던 .45 ACP 탄약을 사용할 수 없었기 때문이다.[5][6] UMP는 개선점과 비용 절감에도 불구하고 MP5를 완전히 대체하지는 못했다.[7]

2000년에 헤클러&코흐(H&K)는 UMP 및 USC 일부 시리얼 넘버에 대해 작동 손잡이 결함으로 리콜을 실시했다. 폴리머로 제작된 결함 있는 손잡이가 부러져 무기를 작동 불능 상태로 만들 수 있었다.[8]

H&K는 MP-2000 등의 개발 경험을 바탕으로 .45 ACP탄을 사용하는 대구경 기관단총으로 UMP를 개발했다.[47][48] 당초에는 H&K사 제품 간의 용도 구분을 위해 .45구경으로 개발되었지만, 후에 요청에 따라 9x19mm 파라벨럼 탄 사양의 '''UMP9'''와 .40S&W 탄 사양의 '''UMP40'''도 출시되었다.[47][48]

2. 1. 개발 배경

1950년대 후반부터 1960년대에 걸쳐 서독(당시)의 H&K사는 G3 자동 소총을 기반으로 MP5 기관단총을 개발했다. MP5는 1966년 연방 국경 수비대에 채택된 것을 시작으로, 독일 주 경찰에서도 많이 채용되었다.[49] 1977년 루프트한자 181편 납치 사건에서 GSG-9이 MP5를 사용하여 돌입 작전을 성공시키면서, 독일 외 다른 나라의 대테러 작전 부대에서도 널리 채택되어 표준 병기로 불리게 되었다.[49]

MP5는 100미터 이내의 거리에서 저격총에 필적하는 사격 정밀도를 가졌지만, 구조가 복잡하고 가격이 비싸 군대가 야전용으로 대량 배치하기에는 적합하지 않았다. 미국군의 통합 소화기 계획국(JSSAP)은 MP5보다 저렴하고 고성능인 기관단총 개발을 요청했다. H&K는 1981년 SMG-I, 1984년 SMG-II를 개발했으나, JSSAP 계획 중단으로 제품화되지 않았다.[48]

1980년대 말부터 1990년대 초, MP5 후계기로 MP-2000, MP5 PIP 등이 개발되었으나, MP5의 판매 호조로 제품화되지 않았다.[48] 미국에서는 9x19mm 파라벨럼 탄의 스토핑 파워 부족 문제가 제기되어, .45ACP 탄이나 .40S&W 탄 등 대구경 탄약 사용이 요구되었다. H&K는 SOCOM의 요청으로 .45 ACP 탄을 사용하는 H&K MARK 23을 개발했고, 기관단총에도 같은 탄약 사용이 요구되었다.[47][48]

3. 설계

UMP는 블로우백 방식으로 작동하며, 폐쇄 노리쇠 방식으로 발사된다.[9] 폐쇄 노리쇠 방식은 정확도를 높여주지만,[6] 단순 블로우백 방식은 MP5보다 제어가 어렵다.[10]

UMP는 .40 S&W 및 .45 ACP와 같은 더 큰 탄약을 사용하도록 설계되어 비장갑 표적에 대한 더 강력한 저지력을 제공한다. 더 큰 탄약은 반동이 커서 제어가 어렵기 때문에, 연사 속도를 분당 약 600발로 설계했지만, (+ P) 탄약 사용 시 연사 속도가 분당 최대 700발까지 증가한다.[11][9]

헤클러&코흐 MP5A5 (위), MP5A4 (가운데) 및 UMP9 (아래), 해군 무기 전시회에서 전시됨


UMP9 (9×19mm 구경)은 MP5보다 약 0.2kg 가볍다. 연사 속도는 분당 약 600~750발이다.[12] 주로 폴리머를 사용하여 무게를 줄이고, 부식에 강하다.[9][13]

UMP는 반자동, 2점사, 완전 자동, 안전 설정을 갖춘 4가지 방아쇠 그룹 구성으로 제공된다. 접이식 개머리판을 채택하여 운송 중 길이를 줄일 수 있다. 마지막 탄환 발사 후 노리쇠가 열린 상태로 고정되며, 왼쪽에 있는 걸쇠로 해제할 수 있다. 가늠자는 구멍 가늠자와 수직 기둥이 있는 앞쪽 링으로 구성된다. 광학 조준경, 전술 조명, 레이저 조준경 등을 장착할 수 있는 피카티니 레일이 있다. 수직 손잡이를 부착하여 점사 및 자동 사격 시 제어를 향상시킬 수 있다.[9]

외형상으로는 H&K G36과 공통점이 많다. 섬유 강화 플라스틱 (GFRP)을 광범위하게 채용하여 생산성 향상, 경량화, 해수에도 강해졌다. 개머리판도 G36과 마찬가지로 오른쪽 측면으로 접는 방식이 채택되었다.[47][48]

작동 방식은 단순 블로우백 방식이며, 클로즈드 볼트 방식으로 격발된다. 볼트 내부에 금속 분말을 넣어 충격을 완화한다. 총열은 H&K사의 전통적인 폴리곤 배럴로 제작되었다.[48] 특수 작전을 위한 착탈식 소음기를 사용할 수 있다.[47] 조준기는 V노치와 피프의 2단 전환식이다. 리시버 상단과 포어 엔드의 아래면·우측면에는 피카티니 레일이 장착되어 있다.[48]

4. 변형

UMP는 .45 ACP, .40 S&W, 9×19mm 패러벨럼 세 가지 구경으로 호환 가능하다.[1] UMP9는 곡선형 탄창을 사용하고, UMP40 및 UMP45는 직선형 탄창을 사용하는 외형적 차이가 있다.[1] 세 가지 버전 모두 볼트, 총열, 탄창을 교체하여 다른 구경으로 변환할 수 있다.[1]

4. 1. UMP9

9×19mm 패러벨럼탄을 사용한다. UMP9는 곡선형 탄창을 사용한다.[1]

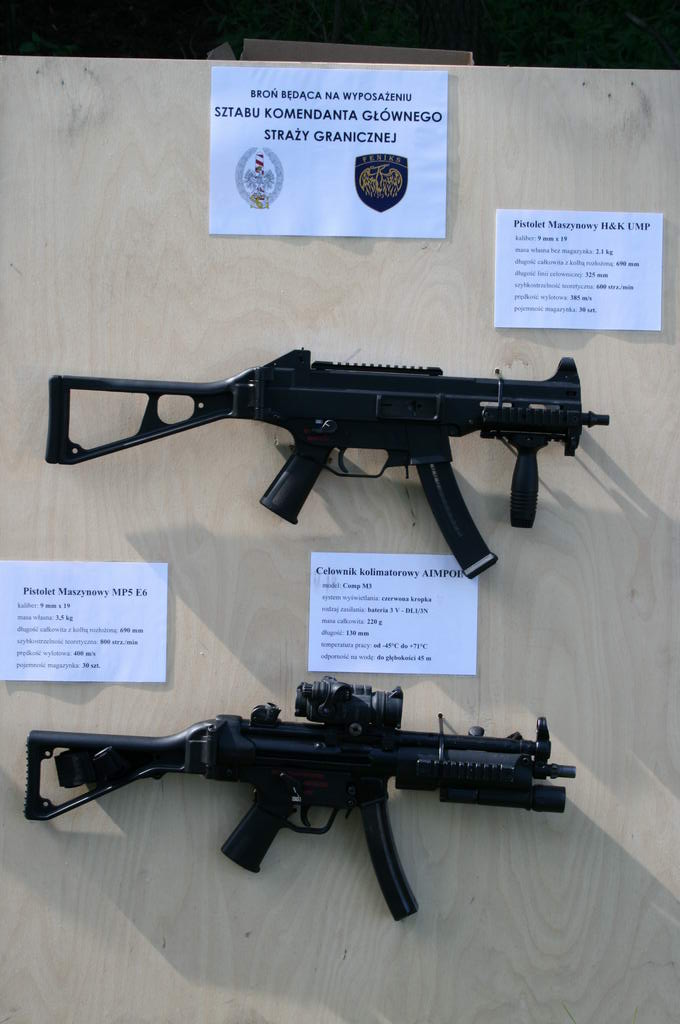

바르샤바 군사 기술 대학교 전시회에 전시된 UMP9 (위)와 MP5 E6 (아래)


다른 구경과 달리, UMP9는 외부적으로 곡선형 탄창을 사용하는 점이 다르다.[1]

4. 2. UMP40

.40 S&W 탄을 사용한다. UMP40과 UMP45에 사용되는 탄창은 직선형이다.[4] UMP는 볼트, 총열, 탄창을 교체하여 세 가지 구경(9×19mm 패러벨럼, .40 S&W, .45 ACP)으로 변환 가능하다.[4]

4. 3. UMP45

.45 ACP 탄을 사용하며, UMP40과 달리 직선형 탄창을 사용한다. UMP9에 사용되는 곡선형 탄창과 UMP40 및 UMP45에 각각 사용되는 직선형 탄창의 외형 차이가 있다. 구경을 제외하면 모든 버전은 동일한 설계 모델을 특징으로 한다. 세 가지 버전의 무기는 모두 볼트, 총열, 그리고 탄창을 교체하여 어떤 구경으로든 변환 가능하다.[1]

4. 4. USC

'''USC''' 또는 '''범용 반자동 카빈'''은 민수용으로 설계된 UMP의 반자동 사격 전용 모델이다. 1994년 미국에서 시행된 공격 무기 금지법 이후에 제작되었으며 2000년에 출시되었다.[1] UMP 원본과의 변경점은 UMP의 권총 손잡이 대신 "엄지 구멍" 유형의 개머리판/손잡이, 소염기가 없는 더 긴 총열, 10발로 제한된 탄창, 반자동 전용 방아쇠 뭉치 및 작동 방식 등이 있다.[1] USC는 원래 회색으로 출시되었지만, 2008년 이후에는 검은색으로만 판매되었다.[1]

USC의 생산은 2013년에 중단되었다.[1] 2018년, 헤클러&코흐(H&K)는 새로운 USC 소총의 한정 생산을 발표했다.[1]

4. 5. 복제품


  • 오메가 기디온 섀도우 - 2017년에 출시된 UMP의 미국산 복제품이다.[17]
  • 토미 빌트 택티컬 TMP/KSM - UMP의 미국산 복제품이다.

5. 운용 국가

UOPI 요원과 UMP9


국가조직 이름모델날짜참고 자료
rowspan="2" |빅토리아주 경찰 위기 대응팀UMP40style="text-align:center;" |[18]
뉴사우스웨일스주 경찰청 주 특별 보호 부서UMP40style="text-align:center;" |[19]
rowspan="2" |브라질 육군 특수 작전 사령부UMP9style="text-align:center;"|[20]
브라질 해병대 수륙양용 특공대UMP9style="text-align:center;"|[20]
브랜트퍼드 경찰서 비상 대응팀UMP40style="text-align:center;" |[21]
rowspan="3" |국가 헌병대UMP92008[22]
관세 및 간접세 총국UMP92016[23]
국가 경찰UMP92016[24]
특수 작전 부대UMP45style="text-align:center;"|[25]
요르단 특수 작전 부대style="text-align:center;"|style="text-align:center;"|[26]
라트비아 육군UMP9style="text-align:center;"|[27]
rowspan="2" |특수 경찰 부대style="text-align:center;"|style="text-align:center;"|[28]
보안 부대style="text-align:center;"|style="text-align:center;"|[29][28]
rowspan="2" |해군 특수전 부대 (PASKAL) 왕립 말레이시아 해군 대테러 팀UMP452006[30]
말레이시아 해양 집행청UMP9style="text-align:center;"|[31]
멕시코 해병대style="text-align:center;"|style="text-align:center;"|[32]
대통령 경호 연대UMP9style="text-align:center;"|[33]
경찰UMP9style="text-align:center;"|[34]
포르투갈군style="text-align:center;" |style="text-align:center;" |[35]
rowspan="2" |루마니아 특수 작전 부대UMP9style="text-align:center;"|[36]
루마니아 해군 특수 작전 그룹 (GNFOS)UMP9style="text-align:center;"|[37]
제72 특수 작전 여단 및 제63 공수 여단 세르비아군UMP9style="text-align:center;"|[38]
슬로바키아 육군 제5 특수 부대 연대UMP9style="text-align:center;"|[39]
국가 개입 부대 - 남아프리카 경찰 서비스 (SAPS)의 특수 작전 부대UMP9style="text-align:center;"|[40]
스페인 육군style="text-align:center;" |style="text-align:center;" |[41]
rowspan="5" |미국 국경 순찰대UMP40style="text-align:center;"|[42]
펜타곤 전력 보호국UMP40style="text-align:center;"|[43]
조지아주 헨리 카운티 경찰서UMP40style="text-align:center;"|[44]
샬럿-메클렌버그 경찰서UMP40style="text-align:center;"|[45]
볼티모어 시 경찰서UMP40style="text-align:center;"|[46]



6. 현대 유사 화기


  • 베레타 Mx4 스톰
  • 브뤼거 & 토메 APC
  • CS/LS5
  • CS/LS7
  • PP-19-01 비탸지
  • 토러스 SMT
  • CZ 스콜피온 EVO 3
  • 플로로 MK-9
  • FAMAE SAF-200
